TFGN II / TFGN II-C
|
 |
|
| series 1500/1200/900/600 |
Technológia
Vyšívanie viazaným stehom
Charakter výšivky
Štandardná výšivka (na plocho)
Ovládací panel
LCD ovládací panel viacjazykový, dotykový, vrátane lokalizácie do českého jazyka s kapacitou pamäte 40.000.000 stehov (650 vzorov v pamäti). Panel podporuje rozšírený sieťový management vrátane pripojenia čítačky čiarového kódu.
Načítanie dát
USB Flash disk, počítačová sieť (LAN), čítačka čiarového kódu.
Popis
Využitie
Mostové účelové vyšívacie stroje určené pre ploché vyšívanie s väčším počtom hláv pre sériovú výrobu. Tento model se vyrába v mnohých variantách s možnosťou štandartnej alebo veľkej vyšívacej plochy.
Štandartné vybavenie
Automatický odstrih nite, detekcia prietrhu nite s optickým senzorom (patent), štandartné chapače, vedenie nití TAJIMA (patent), bordurový rám s klipsami, systém zníženia hlučnosti (patent), tri štandartné rozmery rámčekov, dva rozmery rychloupínacích magnetických rámčekov. Rámčeky sú dodávané v dvojnásobnom počte k počtu hláv. V prípade počtu hláv 12 a viacej je doporučené stroj vybaviť automatickou výmenou spodných cievok UBC.
Funkcie
LCD dotykový panel
Stroj je vybavený dotykovým LCD ovládacím panelom 12,1" kapacita pamäte 40.000.000 stehov. Panel je viacjazykový vrátane lokalizácie do českého jazyka. Ovládací panel má jednoduché intuitívne ovládanie. Ovládací panel podporuje rozšírené centrálne riadenie.
USB & LAN port
Stroj je vybavený USB a LAN portom. USB port slúži pre načítanie dát z USB disku, LAN port pre načítanie dát na počítačovej sieti LAN a centrálne riadenie. USB port môže byť využitý pre pripojenie čítačky čiarového kódu.
Viac informácií
Podpora čiarových kódov
Čiarové kódy zjednodušujú načítanie dát na lokálnej sieti. Po načítaní čiarového kódu z výrobného listu sa automaticky načíta vzor a nastaví parametry pre výrobu. Čiarové kódy vyžadujú centrálne riadenie.
Viac informácií
Výmenná napínacia pružina
Súčasťou vedenia nite sú i výmenné napínacie pružiny, ktoré vyrovnávajú napätie nite pri vysokých rýchlostiach vyšívania a zabraňujú tak tvoreniu uzlov a pretrhom. S novým typom napínacej pružiny je možné vyšívať niťami rôznej hrúbky bez nutnosti výmeny chapače.
Rotačný senzor pretrhu nite
Vyšívací stroj je vybavený rotačným optickým senzorom pretrhu nite (patent). Rotačný senzor detekuje všetky pretrhy na hornej i spodnej niti podľa citlivosti nastavenej na ovládacom panele. Senzor je zakrytovaný, nezanáša se prachom a nehlási žiadne falešné pretrhy.
Stehová doska
Stroj je vybavený špeciálnou univerzálnou stehovou doskou, ktorá umožňuje vyšívanie na hotové výrobky a čiapky bez nutnosti výmeny stehovej dosky podľa typu použitého materiálu.
Vedenie hornej nite
Vodič niťové páky zabraňuje zaplietaniu nití v priebehu vyšívania. Z dôvodu bezpečnosti sú niťové páky zakrytované. Nový typ vodiča zjednodušuje navliekanie nití na stroji a výrazne redukuje čas pre navlečenie. Systém je navrhnutý pre vysoké rýchlosti a minimálne pretrhávanie.
Automatický odstrihový mechanizmus (patent)
Horná a spodná niť je vďaka patentovanému mechanizmu vždy odstrihovaná rovnako a zabraňuje tak vyvliekaniu nite po odstrihu. Mechanizmus redukuje čas odstrihu na minimum a zvyšuje celkovú efektivitu výroby. Dĺžku zvyšnej nite je možné nastaviť na ovládacom panele.
Servomotory rámu
Rám na osi X a Y je riadený samostatnými servomotormi, ktoré umožňujú veľmi presné posunutie rámu na osi X i Y. Servomotory poskytujú spätnú väzbu a zvyšujú presnosť vyšívania aj vo vysokých rýchlostiach. Servomotory sú dnes inštalované na všetky vyšívacie stroje TAJIMA.
Vysokorýchlostné chapače
Na stroji sú inštalované patentované chapače navrhnuté pre vyšívanie vo vysokých rýchlostiach s minimálnym pretrhávaním hornej i spodnej nite. V priebehu vysokorýchlostných operácií sú tak minimalizované pretrhy vyvažované napätím nite.
FS Režim
FS režim (FS Mode) je nová softvérová funkcia, ktorá umožňuje vyšívať silnými alebo neskrútenými niťami. FS režim je možné jednoducho aktivovať na ovládacom panele stroja. Funkcia vyžaduje optimálnu technológiu vyšívania.
Viac informácií
Špirálové vedenie nite
Špirálové vodiče hornej nite zabraňujú tvoreniu uzlov a zaplietaniu nití medzi stojanom a napínačom.
Príslušenstvo
Vŕtacie zariadenie
Vŕtacie zariadenie sa inštaluje na miesto prvej ihly na vyšívacej hlave. Súčasťou je aj špeciálna stehová doska. V priebehu vyšívania je materiál narezaný pomocou vŕtacieho noža a obšitý niťou. Táto technika sa často používa v módnej výrobe a pri výrobe krojov.
Kordovacie zariadenie KB-2M
Pomocou kordovacieho aparátu je možné prišívať povrázok (kord) na materiál alebo simulovať niektoré stehové efekty. Kordovací aparát sa inštaluje na miesto poslednej ihly na vyšívacej hlave. Kordovacie zariadenie nie je súčasťou vybavenia stroja.
Príslušenstvo pre Lamé
Tato sada obsahuje príslušenstvo ku stroji určeného pre vyšívanie lurexovou niťou. Niť sa odvíja vodorovne, špuľka sa pri odvíjaní otáča a nedochádza ku skrúteniu. Súčasťou sady je trn pre nasadenie špuľky, rotačný tanierik a držiak na odvíjanie nite.
Širokouhlý čiapkový rám
Čiapkový rám slúži na vyšívanie čiapok. Na osi Y sa rám pohybuje dopredu a dozadu, na osi X sa otáča a umožňuje tak vyšívať na čiapke v uhle 270 stupňov.
Bordurový rám s klipsy
Tento rám slúži na vyšívanie veľkých výšiviek na plocho. Najčastejšie sa používa na výrobu nášiviek. Tento rám je súčasťou štandardného vybavenia vrátane stolu. Ako nadštandardné príslušenstvo je v ponuke celá rada špeciálnych klipsov a rozdeľovačov plochy.
Upínacie prípravky
Súčasťou vybavenia vyšívacieho stroja sú základné upínacie kopytá a polohovacie šablóny pre všetky trubkové rámiky dodané so strojom. Sadu upínacích prípravkov je možné rozšíriť o ďalšie príslušenstvo, ako sú liniové lasery, rozšírený upínací systém a mnohé ďalšie.
Rámikové vybavenie
V závislosti od typu výroby je zákazníkom vždy doporučena optimálna technológia upínania a rámikové vybavenie potrebné pre danú výrobu. Rámiky v siedmich veľkostiach v dvojnásobnom počte na počet hlav stroja vrátane polohovacích šablón sú súčasťou štandardného vybavenia.
Rámik na vrecká
Špeciálne rámiky na vyšívanie vreciek (tento typ rámiku je určený pre vrecká šírky 110 mm a viac), zadných častí čiapok a ďalších výrobkov. Tieto rámiky sa vyrábajú v dvoch rozmeroch. Na upínanie rámikov na vyšívací stroj sa používajú čiapkové rámy. Rámiky na vrecká nie sú súčasťou štandardného vybavenia.
Nadštandardné vybavenie
Flitrovací aparát III
Flitrovacie aparáty typu III sú vybavené mechanizmom zmeny farby flitru a umožňujú tak prišívanie flitrov rôznych farieb a veľkostí na jednej ihle. Flitrovacie aparáty je možné inštalovať iba na prvú alebo poslednú ihlu hlavy.
Viac informácií
Flitrovací aparát IV
Flitrovacie aparáty sú prídavné aparáty k vyšívacím strojom, ktoré umožňujú prišívanie flitrov celkom automaticky priamo na stroji v ľubovoľnom vzore podľa programu. V závislosti od nastavenia flitrovacieho aparátu môžu byť použité flitry rôznych veľkostí, tvarov i farieb, vrátane excentrických flitrov.
Viac informácií
AFC
AFC je automatický pneumatický systém pre vyšívanie na kontinuálny materiál (metráž). Rám sa otvára, zatvára a posúva metráž plne automaticky podľa nastaveného programu.
Viac informácií
UBC
UBC je automatický systém, ktorý umožňuje meniť spodné cievky naráz pre všetky hlavy alebo samostatne pre každú hlavu zvlášť. Systém je vybavený zásobníkom pre štyri cievky.
Viac informácií
Centrálne mazanie
Viachlavové vyšívacie automaty je možné vybaviť systémom centrálneho mazania, ktoré automaticky maže jednotlivé mechanické komponenty vyšívacieho stroja podľa nastaveného intervalu mazania na ovládacom panele.

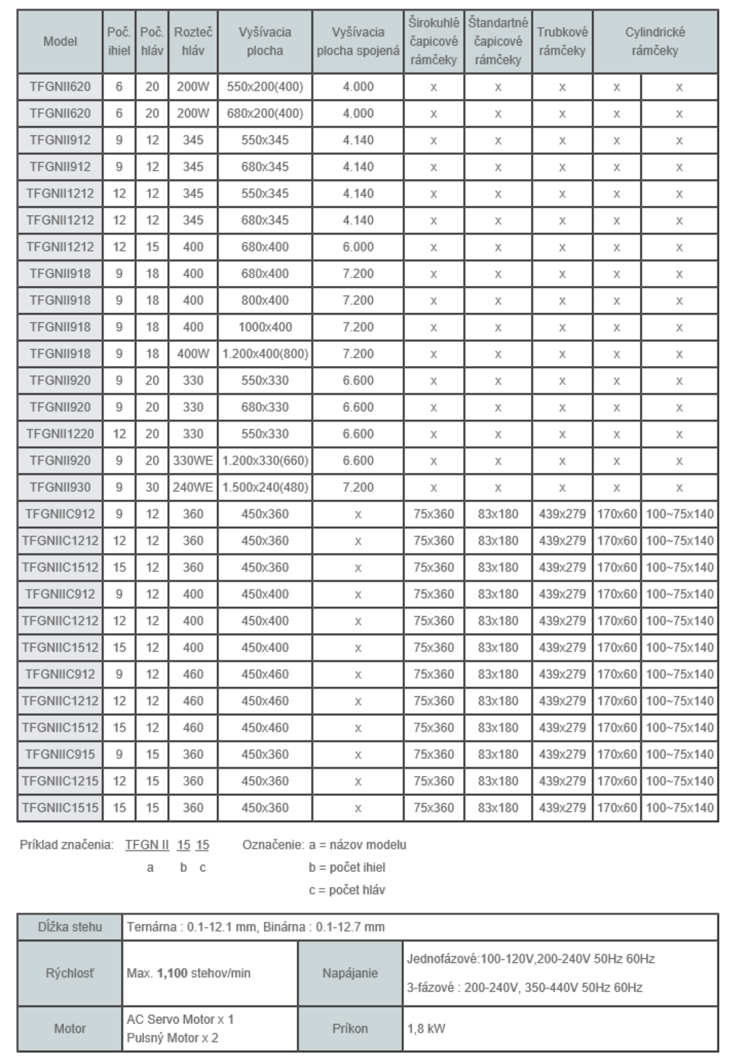

Špecifikácia
Katalogový list TFGN (ENG)
