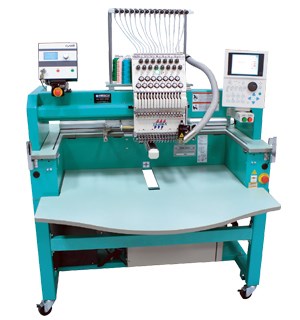

TFMX-C + Laser
|
 |
|
| Jednohlavový vyšívací stroj s laserom |
Technológia
Vyšívanie viazaným stehom + rezanie laserom
Charakter výšivky
Štandartná výšivka (na plocho), hotové výrobky (tričká, mikiny ...), rozošité diely, čiapky, reklamné výrobky.
Ovládací panel
LCD ovládací panel multijazyčný, vrátane lokalizácie do českého jazyka s kapacitou pamäti 2.000.000 stehov. Panel podporuje rozšírený sieťový management vrátane pripojenia čítačky čiarového kódu. Stroj disponuje druhým ovládacím panelom pre nastavenie laseru.
Načítanie dát
USB Flash disk, počítačová sieť (LAN), čítačka čiarového kódu.
Popis
Využitie
Mostové jednohlavové univerzálne vyšívacie stroje určené pre malosériovú a kusovú výrobu pre trojsmennú prevádzku. Výhodou tohoto vyšívacího stroja je mostová konštrukcia a väčtšia vyšívacia plocha. Okrem štandartnej výroby je tak možné vyšívať aj do veľkých dielov, ktoré je možné pretiahnúť pod mostom stroja a veľkosť vyšívaného materiálu tak nie je obmedzená priestorom pod vyšívacou hlavou.
Stroj je nadštandartne vybavený laserovou jednotkou, ktorá umožňuje rezanie laserom priamo na vyšívacom stroji. Táto technológia má využitie predovšetkým pri výrobe zložitých aplikácií a nášiviek.
Štandartné vybavenie
Automatický odstrih nite, detekcia prietrhu nite s optickým senzorom (patent), štandardné chapače, bordurový rám s klipsami, čapicové rámčeky, trubkové rámčeky v siedmich veľkostiach, podstavec pod stroj z ocelových profilov, polohovacie šablóny, kopytá na hotové výrobky, kopytá na čapice a laserový "Position marker", LED osvetlenie vyšívacej plochy. Rámčeky sú dodávané v dvojnásobnom počte k počtu hláv. Súčasťou dodávky je aj kompletná dokumentácia v českém jazyku a všetky certifikáty vyžadované legislatívou Českej republiky a Európskej Únie.
Funkcie
LCD ovládací panel
Stroj je vybavený tlačítkovým LCD ovládacím panelom 7" kapacita pamäte 2.000.000 stehov. Panel je viacjazykový vrátane lokalizácie do českého jazyka. Ovládací panel má intuitívne ovládanie a prehľadné grafické rozhranie. Ovládací panel podporuje rozšířené centrálne riadenie.
USB & LAN port
Stroj je vybavený USB a LAN portom. USB port slúži pre načítanie dát z USB disku, LAN port pre načítanie dát na počítačovej sieti LAN a centrálne riadenie. USB port môže byť využitý pre pripojenie čítačky čiarového kódu.
Viac informácií
Podpora čiarových kódov
Čiarové kódy zjednodušujú načítanie dát na lokálnej sieti. Po načítaní čiarového kódu z výrobného listu sa automaticky načíta vzor a nastaví parametry pre výrobu. Čiarové kódy vyžadujú centrálne riadenie.
Viac informácií
Napínacie pružiny a vodiče
Vodiče nití sú navrhnuté pre minimálne pretrhávanie a maximálnu rýchlosť vyšívania. Súčasťou vedenia nití sú aj napínacie pružiny, ktoré vyrovnávajú napätie nite pri vysokých rýchlostiach vyšívania a zabraňujú tak tvorbe uzlíkov a pretrhov.
Rotačný senzor pretrhu nite
Vyšívací stroj je vybavený rotačným optickým senzorom pretrhu nite (patent). Rotačný senzor detekuje všetky pretrhy na hornej i spodnej niti podľa citlivosti nastavenej na ovládacom panele. Senzor je zakrytovaný, nezanáša se prachom a nehlási žiadne falešné pretrhy.
Stehová doska
Stroj je vybavený špeciálnou univerzálnou stehovou doskou, ktorá umožňuje vyšívanie na hotové výrobky a čiapky bez nutnosti výmeny stehovej dosky podľa typu použitého materiálu.
Vedenie hornej nite
Vodič niťovej páky zabraňuje zaplietaniu nití v priebehu vyšívania. Z dôvodu bezpečnosti sú niťové páky zakrytované. Páky sú vybavené keramickými držiakmi pre jednoduchšiu priechodnosť nite. Systém je navrhnutý pre vysoké rýchlosti a minimálnu pretrhovosť.
Automatický odstrihový mechanizmus (patent)
Horná a spodná niť je vďaka patentovanému mechanizmu vždy odstrihovaná rovnako a zabraňuje tak vyvliekaniu nite po odstrihu. Mechanizmus redukuje čas odstrihu na minimum a zvyšuje celkovú efektivitu výroby. Dĺžku zvyšnej nite je možné nastaviť na ovládacom panele.
Servomotory rámu
Rám na osi X a Y je riadený samostatnými servomotormi, ktoré umožňujú veľmi presné posúvanie rámu na osi X i Y. Servomotory poskytujú spätnú väzbu a zvyšujú presnosť vyšívania aj vo vysokých rýchlostiach. Servomotory sú dnes inštalované na všetky vyšívacie stroje TAJIMA.
Vysokorýchlostné chapače
Na stroji sú inštalované patentované chapače navrhnuté pre vyšívanie vo vysokých rýchlostiach s minimálnym pretrhávaním hornej a dolnej nite. V priebehu vysokorýchlostných operácií sú tak minimalizované pretrhy vyvažované napätím nite.
Špirálové vedenie nite
Špirálové vodiče hornej nite zabraňujú tvoreniu uzlov a zaplietaniu nití medzi stojanom a napínačom.
Príslušenstvo
Vŕtacie zariadenie
Vrtacie zariadenie sa inštaluje na miesto prvej ihly na vyšívacej hlave. Súčasťou je aj špeciálna stehová doska. V priebehu vyšívania je materiál narezaný pomocou vŕtacieho noža a obšitý niťou. Táto technika sa často používa v módnej výrobe a pri výrobe krojov.
Kordovacie zariadenie KB-2M
Pomocou kordovacieho aparátu je možné prišívať povrázok (kord) na materiál alebo simulovať niektoré stehové efekty. Kordovací aparát sa inštaluje na miesto poslednej ihly na vyšívacej hlave. Kordovacie zariadenie nie je súčasťou vybavenia stroja.
Príslušenstvo pre Lamé
Tato sada obsahuje príslušenstvo ku stroji určeného pre vyšívanie lurexovou niťou. Niť sa odvíja vodorovne, špuľka sa pri odvíjaní otáča a nedochádza ku skrúteniu. Súčasťou sady je trn pre nasadenie špuľky, rotačný tanierik a držiak na odvíjanie nite.
Širokouhlý čiapkový rám
Čiapkový rám slúži na vyšívanie čiapok. Na osi Y sa rám pohybuje dopredu a dozadu, na osi X sa otáča a umožňuje tak vyšívať na čiapke v uhle 270 stupňov. Štandardný čiapkový rám vrátane kopyta je v akcii súčasťou štandardného vybavenia stroja.
Bordurový rám s klipsy
Tento rám slúži na vyšívanie veľkých výšiviek na plocho. Najčastejšie sa používa na výrobu nášiviek. Tento rám je súčasťou štandardného vybavenia vrátane stolu. Ako nadštandardné príslušenstvo je v ponuke celá rada špeciálnych klipsov a rozdeľovačov plochy.
Upínacie prípravky
Súčasťou vybavenia vyšívacieho stroja sú základné upínacie kopytá a polohovacie šablóny pre všetky trubkové rámiky dodané so strojom. Sadu upínacích prípravkov je možné rozšíriť o ďalšie príslušenstvo, ako sú liniové lasery, rozšírený upínací systém a mnohé ďalšie.
Rámikové vybavenie
V závislosti od typu výroby je zákazníkom vždy doporučena optimálna technológia upínania a rámikové vybavenie potrebné pre danú výrobu. Rámiky v siedmich veľkostiach v dvojnásobnom počte na počet hlav stroja vrátane polohovacích šablón sú súčasťou štandardného vybavenia.
Rámik na vrecká
Špeciálne rámiky na vyšívanie vreciek (tento typ rámiku je určený pre vrecká šírky 110 mm a viac), zadných častí čiapok a ďalších výrobkov. Tieto rámiky sa vyrábajú v dvoch rozmeroch. Na upínanie rámikov na vyšívací stroj sa používajú čiapkové rámy. Rámiky na vrecká nie sú súčasťou štandardného vybavenia.
Nadštandardné vybavenie
Pneumatický rám
Pneumatický rám je upínacie zariadenie inštalované priamo na vyšívacom stroji. Slúži na upínanie veľmi silných materiálov (konská deka, pracovné tašky, obuv, a pod...), ktoré nejde upnúť do štandardných rámikov.
Viac informácií
Flitrovací aparát IV
Flitrovacie aparáty sú prídavné aparáty k vyšívacím strojom, ktoré umožňujú prišívanie flitrov celkom automaticky priamo na stroji v ľubovoľnom vzore podľa programu. V závislosti od nastavenia flitrovacieho aparátu môžu byť použité flitry rôznych veľkostí, tvarov i farieb, vrátane excentrických flitrov.
Viac informácií
Flitrovací aparát III
Flitrovacie aparáty typu III sú vybavené mechanizmom zmeny farby flitru a umožňujú tak prišívanie flitrov rôznych farieb a veľkostí na jednej ihle. Flitrovacie aparáty je možné inštalovať iba na prvú alebo poslednú ihlu hlavy.
Viac informácií
LED ukazovateľ polohy
Position Marker je LED ukazovateľ pozície ihly nad stehovou doskou. Je to ideálny pomocník pre polohovanie vzoru vo vyšívacom rámiku a pre funkciu "Trasovanie vzoru". LED je aktívny iba u nastaveného stroja a pri trasovaní. Position Marker je súčasťou štandardného vybavenia (ČR a SR).
Špecifikácia
Vyšívací stroj:
- Počet hláv: 1
- Počet ihiel: 9, 12 alebo 15
- Vyšívacia plocha: 450x520 mm
- Vyšívacia plocha (hotové výrobky): 439x419mm
- Vyšívacia plocha (širokouhlé čiapkové rámy): 75x360mm
- Podporované typy rámov: bordurový, trubkový, čiapkový, pneumatický, vreckový
- Max. rýchlosť vyšívania: 1.200 stehov/min.
- Napájanie: 240V (jednofázové)
Laser:
- Typ Laseru: CO2
- Rýchlosť rezu: Rýchlosť vyšívania
- Výkon: 10W
- Veľkosť bodu: 100 mikrónov
